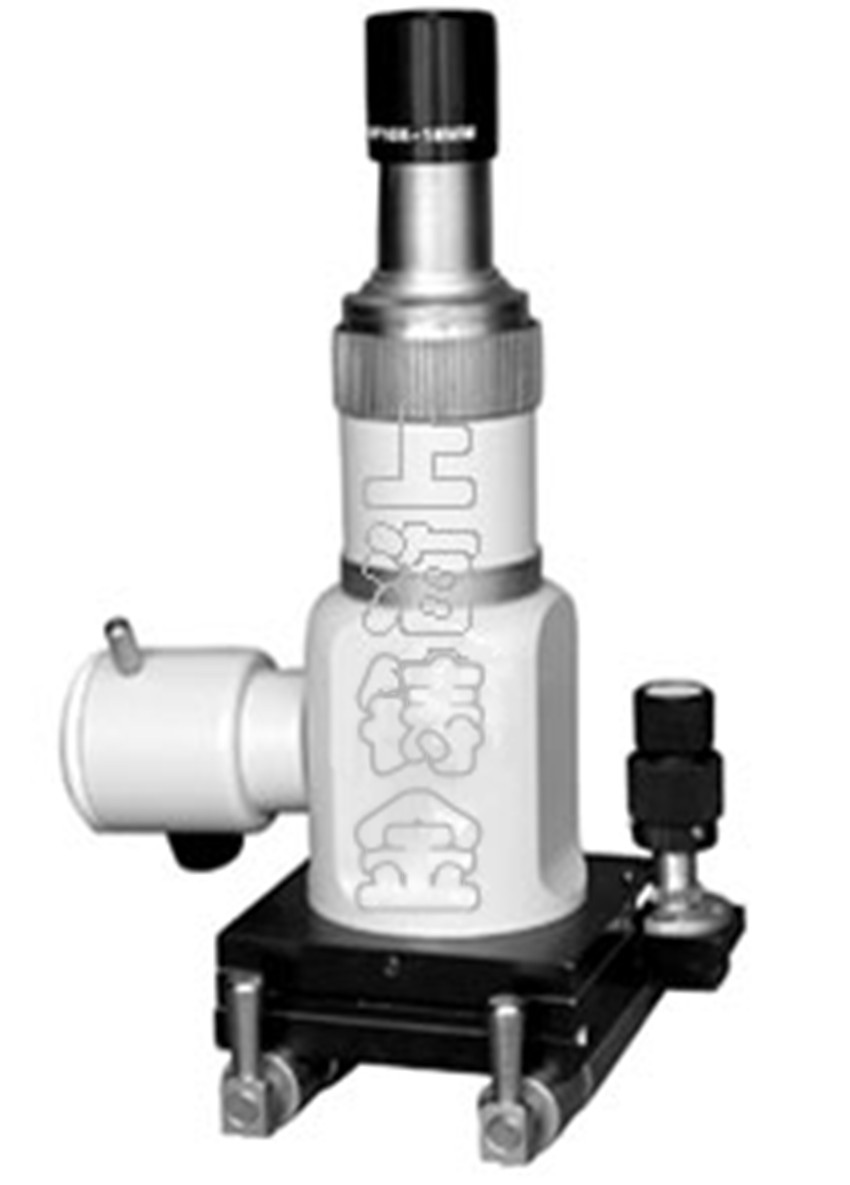

便携式金相显微镜ZJXWJ-CF_BX-500国产金相显微镜
一、用途：
便携式金相显微镜ZJXWJ-CF_BX-500国产金相显微镜是适用于现场多种大型工件的金相检查、失效分析的显微镜，它不用切割取样，可直接在工件上打磨、抛光，从而保证工件的完整性。显微镜底座带有磁力吸座，直接吸附在工件上观察组织的现场金相检验。便携式金相显微镜适用于航空制造、机械制造、车辆制造、锅炉及压力容器的制造及检验、石油化工、铁路、造船、电厂、电站、设备安装、大型模具、安全检测、质量监督、理化试验室等行业。还可广泛的应用在工厂、实验室进行铸件质量的鉴定、原材料检验或对材料处理后金相组织的研究分析等工作。
二、仪器特点
•小型精密光学结构，图像清晰稳定
•放大倍数100×—500×，平场消色差金相物镜
•6V，15W卤素灯照明，选配充电锂电池
•同轴化微距调焦，可选配Z方向摆角调整器
•齿轮式XY轴移动平台，保证横向不自行下划
•专用机械通断磁力底座，适合各种工件表面
•快速制样，电解抛光仅需10分钟完成抛光和浸蚀
•XH-500Z可连接400万以上像素数码相机
•XH-500E含视频成像系统及金相分析软件
三、技术参数
1、目镜：
类  型      放大倍数 视场（mm）
大视野目镜        10         20
12.5X   16

2、物镜
类   型       放大倍数   数值孔径（NA）  工作距离（mm）
平场消色差      4X    0.1             17.5
物镜           10X    0.25             7.31
40X    0.65             0.63
3.总放大倍数：100×-500×
4.微型调速磨光机：转速5000～37000rpm，配80#-700#磨头
5.电解抛光机：0～30VDC，0～2A，阴极抛光笔，阳极夹
6.复膜纸：厚度：0.034mm，丙酮溶剂
7.照明电源：非球面聚光镜，6V/15W卤素灯
8.包装箱：475×280×160mm
四、仪器标准配置
BX-500：显微镜   体通断磁力底座   目镜WF10×，12.5×   物镜PC10×，40×   电源箱
微型调速磨光机（选购）   复膜纸（选购）   包装箱
BX-500Z：高像素数码相机  数码相机接口
BX-500E：数字摄像头   图象采集器    视频接口   金相分析软件（选购）
五、选购件
1.目镜WF15×，20×  物镜20×       2.电解抛光机        3.测微目镜10×
4.软轴磨光机   5.小管径底座

便携式金相显微镜_现场显微镜_BJ系列国产金相显微镜：

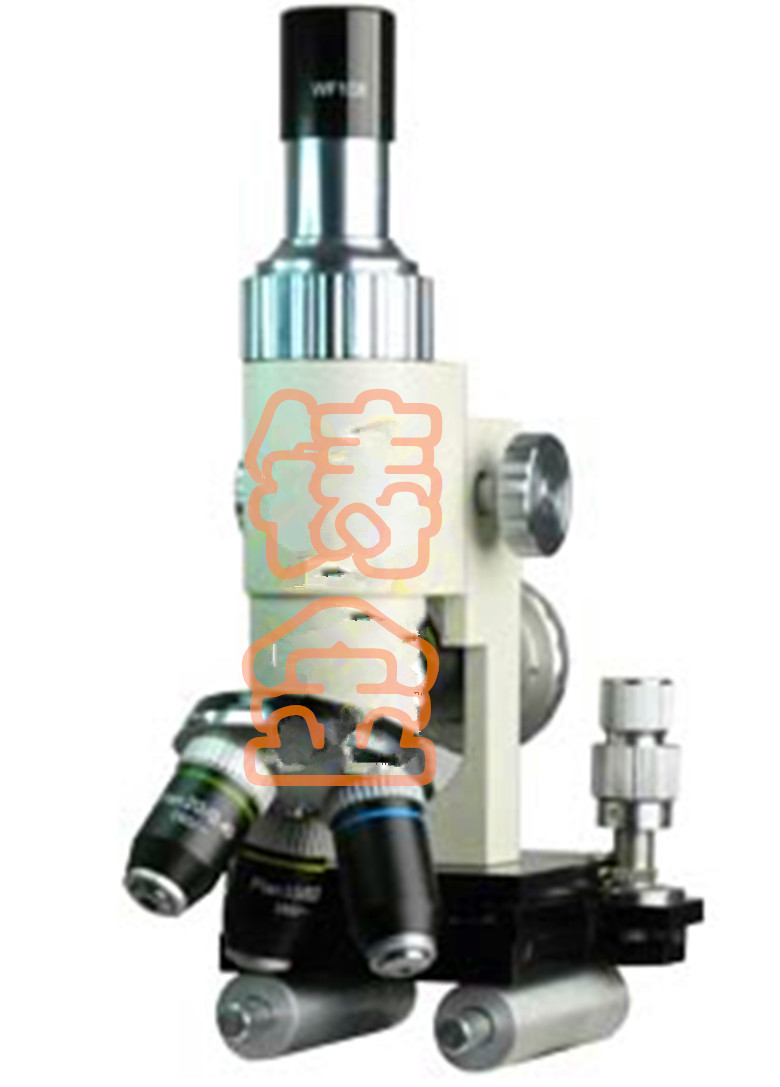

便携式金相显微镜BX-600（现场型）国产金相显微镜

一、用途：
便携式金相显微镜ZJXWJ-CF_BX-600(现场型）国产金相显微镜是适用于现场多种大型工件的金相检查、失效分析的显微镜，它不用切割取样，可直接在工件上打磨、抛 光，从而保证工件的完整性。显微镜底座带有磁力吸座，直接吸附在工件上观察组织的现场金相检验。便携式金相显微镜适用于航空制造、机械制造、车辆制造、锅炉及压力容器的制造及检验、石油化工、铁路、造船、电厂、电站、设备安装、大型模具、安全检测、质量监督、理化试验室等行业。还可广泛的应用在工厂、实验室进行铸件质量的鉴定、原材料检验或对材料处理后金相组织的研究分析等工作。
二、仪器特点
1.小型精密光学结构，图像清晰稳定
2.放大倍数100×— 500×，平场消色差金相物镜
3.配三孔转换器
4.6V，15W卤素灯照明，选配充电锂电池
5.齿轮式XY轴移动平台，保证横向不自行下划
6.专用机械通断磁力底座，适合各种工件表面
7.快速制样，电解抛光仅需10分钟完成抛光和浸蚀
8.BX-500Z可连接400万以上像素数码相机
9.BX-500E含视频成像系统及金相分析软件
三、技术参数:
1、目镜：
类　型 放大倍数 视场（mm）
大视野目镜 10X 20
12.5X 16

2、物镜：
类型 放大倍数 数值孔径（NA） 工作距离（mm）
平场消色差物镜 10X 0.25X 8.5
20X 0.45 7.0
40X 0.65 0.63
3.光学总放大倍数：100×-500×
4.微型调速磨光机：转速5000～37000rpm，配80#-700#磨头
5.电磁底座：吸力25N/cm2,并配有磁力开关
6.照明电源：非球面聚光镜，6V/15W卤素灯,亮度可调
7.重 　量：700克
8.包装箱：475×280×160mm(铝合金)
四、仪器标准配置
BX-600：显微镜　体通断磁力底座　目镜WF10×，12.5×物   镜PC10×，20X 40×　电源箱
BX-600Z：高像素数码相机　数码相机接口
BX-600E：数字摄像头　图象采集器　 视频接口　金相分析软件(选
五、选购件：
1.目镜WF15×，20×　物镜20×　2.电解抛光机　3.测微目镜10×
4.软轴磨光机　5.小管径底座　6. 复膜纸

便便携式金相显微镜_现场显微镜_BJ系列国产金相显微镜

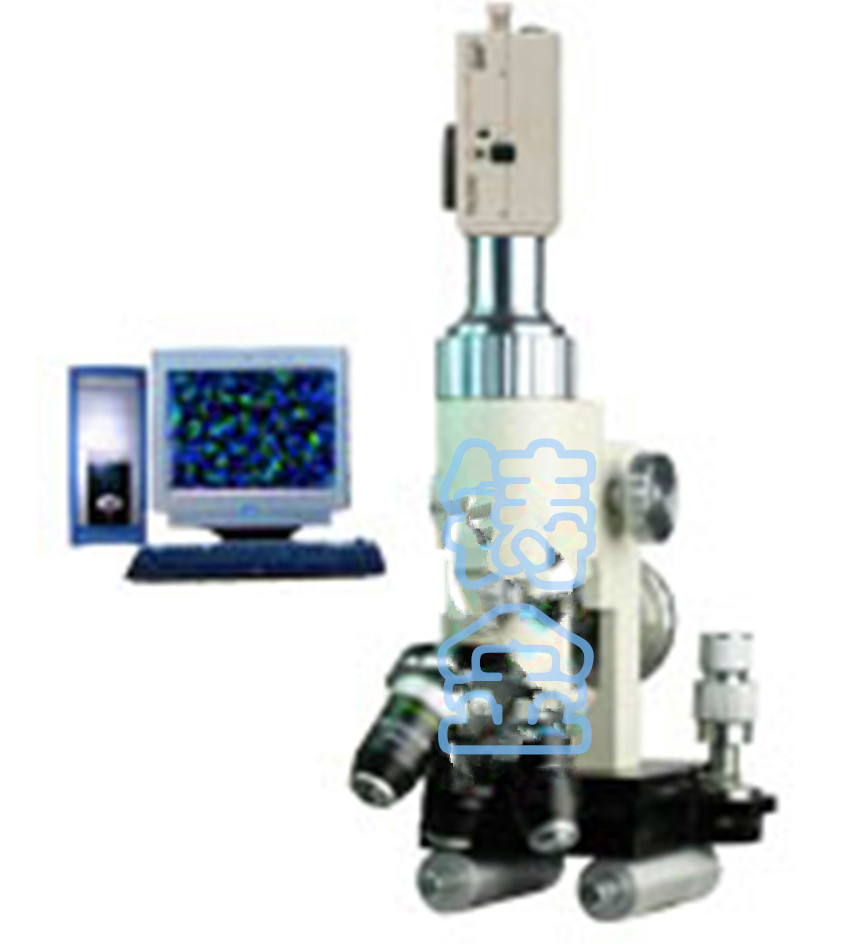

便携式金相显微镜BX-600Z（现场型）国产金相显微镜

BX-600E                 BX-600Z
一、用途：
便携式金相显微镜 是适用于现场多种大型工件的金相检查、失效分析的显微镜，它不用切割取样，可直接在工件上打磨、抛 光，从而保证工件的完整性。显微镜底座带有磁力吸座，直接吸附在工件上观察组织的现场金相检验。便携式金相显微镜适用于航空制造、机械制造、车辆制造、锅炉及压力容器的制造及检验、石油化工、铁路、造船、电厂、电站、设备安装、大型模具、安全检测、质量监督、理化试验室等行业。还可广泛的应用在工厂、实验室进行铸件质量的鉴定、原材料检验或对材料处理后金相组织的研究分析等工作。
二、仪器特点
1.小型精密光学结构，图像清晰稳定
2.放大倍数100×—500×，平场消色差金相物镜
3.配三孔转换器
4.6V，15W卤素灯照明，选配充电锂电池
5.齿轮式XY轴移动平台，保证横向不自行下划
6.专用机械通断磁力底座，适合各种工件表面
7.快速制样，电解抛光仅需10分钟完成抛光和浸蚀
8.BX-500Z可连接400万以上像素数码相机
9.BX-500E含视频成像系统及金相分析软件
三、技术参数:
1、目镜：
类　型 放大倍数 视场（mm）
大视野目镜 10X 20
12.5X 16

2、物镜：
类型 放大倍数 数值孔径（NA） 工作距离（mm）
平场消色差物镜 10X 0.25X 8.5
20X 0.45 7.0
40X 0.65 0.63
3.光学总放大倍数：100×-500×
4.微型调速磨光机：转速5000～37000rpm，配80#-700#磨头
5.电磁底座：吸力25N/cm2,并配有磁力开关
6.照明电源：非球面聚光镜，6V/15W卤素灯,亮度可调
7.重 　量：700克
8.包装箱：475×280×160mm(铝合金）

四、仪器标准配置
BX-600：显微镜　体通断磁力底座　目镜WF10×，12.5×物   镜PC10×，20X 40×　电源箱
BX-600Z：高像素数码相机　数码相机接口
BX-600E：数字摄像头　图象采集器　 视频接口　金相分析软件(选
五、选购件：
1.目镜WF15×，20×　物镜20×　2.电解抛光机　3.测微目镜10×
4.软轴磨光机　5.小管径底座　6. 复膜纸
