(CCD全谱/光电/火花)直读光谱仪
直读光谱仪定义:直读光谱仪是通过测量样品被激发时发出代表各元素的特征光谱光(发射光谱)的强度而对样品进行定量分析的仪器。
一、(CCD全谱/光电/火花)直读光谱仪构成及作用
1、激发系统:任务是通过各种方式使固态样品充分原子化,并放出各元素的发射光谱光。

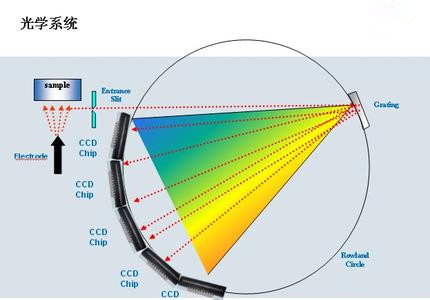

2、光学系统:对激发系统产生出的复杂光信号进行处理(整理、分离、筛选、捕捉)。
3、测控系统:测量代表各元素的特征谱线强度,通过各种手段,将谱线的光强信号转化为电脑能够识别的数字电信号。控制整个仪器正常运作
4、计算机中的软件数据处理系统:对电脑接收到的各通道的光强数据,进行各种算法运算,得到稳定,准确的样品含量
二、(CCD全谱/光电/火花)直读光谱仪的区别
我们经常会听到火花直读光谱仪、光电直读光谱仪、全谱扫描直读光谱仪等名称,他们有什么区别和相同点呢?
直读光谱仪的分类在国内非常混乱,更多都是商家为了推销。直读光谱仪、火花直读光谱仪、光电直读光谱仪均是国内的叫法。
火花直读光谱仪是根据光源来命名的,目前直读光谱仪基本都是火花光源(有的是数字火花光源有的是模拟火花光源),所以直读光谱仪又称为火花直读光谱仪。
所谓光电直读光谱仪是根据测控系统来说的,开始直读光谱仪均是采用狭缝和棱镜等装置进行看谱和摄谱,非常复杂。随着光电技术的发展,光电倍增管(PMT)、电荷耦合元件(CCD)等光电转换技术以及电脑技术在直读光谱仪领域的广泛应用,人们就把光谱仪又称为光电直读光谱仪。
有的人也把以PMT为检测器的直读光谱仪称为火花直读光谱仪,以CCD为检测器的称为光电直读光谱仪。
CCD直读光谱仪又有单道扫描型和全谱直读型之分。
按照放置方式可分为:落地式直读光谱仪、立式直读光谱仪、台式直读光谱仪、移动式直读光谱仪。
三、(CCD全谱/光电/火花)直读光谱仪品牌、型号、价格、技术参数
1、目前直读光谱仪的品牌较多,不管是国内品牌还是国外品牌在国内市场上竞争已经非常激烈。目前在国内市场的国外品牌有:ARL(原美国热电)、德国OBLF、德国斯派克、意大利GNR、英国阿朗、德国布鲁克、英国牛津、日本岛津
国内直读光谱仪品牌纳克、东方等
2、直读光谱仪型号:直读光谱仪的型号每个厂家型号不一,如果您有这方面的需求可直接咨询上海铸金分析仪器有限公司。如果想咨询直读光谱仪首先要有个大致概念,是要PMT的还是要CCD的,根据类型再找厂家品牌。各个厂家擅长的类型也不一样。
3、直读光谱仪价格
直读光谱仪的价格是一个很多人都喜欢咨询的问题。有些客户一打电话就是你们那里直读光谱仪多少钱呀?在此,为大家介绍一下,直读光谱仪价格的构成:首先来说光电倍增管的直读光谱仪,它的价格计算是按主机+通道+分析程序+附属设备耗材等+售后服务来计算的,主机要看根据测试样品种类选择品牌、单基体还是多基体、焦距、色散率、稳定性,通道要根据所测元素数量配置、都是一个通道加一个通道的价格。CCD直读光谱仪没有通道直说主要是配分析程序,同一品牌同一型号价格相对来说较容易计算。所以大家在询价时不要只看总价而不看品牌配置服务等详细信息。
4、直读光谱仪技术参数
上海铸金分析仪器有限公司是国内金属实验室仪器设备、橡胶塑料检测仪器的提供商,具有多年的行业经验以及良好的信誉和服务质量,得到了用户的认可。本公司给客户推荐的产品均属于业内具有高产品质量、好的性价比、优的信誉和服务的品牌产品。大家可放心选购。以下举几个(CCD全谱/光电/火花)直读光谱仪的产品型号技术参数示例:

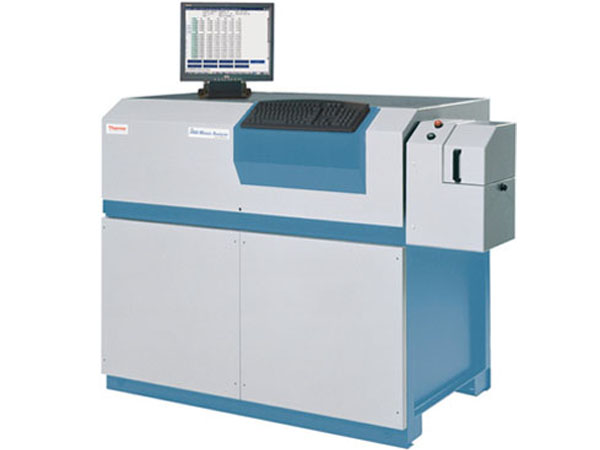

一、美国热电ARL直读光谱仪(OES)_ARL4460火花直读光谱仪

美国热电ARL直读光谱仪(OES)_ARL4460火花直读光谱仪提供优秀的火花发射金属分析性能,可快速可靠地对金属质量进行控制。
美国热电ARL直读光谱仪(OES)_ARL4460火花直读光谱仪专为满足从常规应用到金属科研的所有金属分析需求而设计,是在各种实验室及恶劣环境中均可使用的较佳解决方案。
性能优秀的直读光谱仪
• 出 色的检测限、重现性和准确性
• 灵活及功能强大的 OXSAS 分析软件
• Key to Metals 数据库
• 宽广的金属分析范围
• 可识别和计数夹杂物以及计算洁净度的能力
使 ARL 4460 OEM光谱仪更优的三个重要功能包括:
• 电流控制光源 (CCS),更快烧蚀样品,分析时间更短,改善分析精密度
• 时间分辨光谱(TRS) 系统,有效区分有用的分析信号和背景信号,达到更佳检测限
• 可选的 SparkDAT 功能可实现从单火花收集信息,离线分析金属中的夹杂物
美国热电ARL直读光谱仪(OES)_ARL4460火花直读光谱仪特点:
1.稳定,可靠的硬件
2.工厂校正曲线
3.优的光谱制造技术
4.优的分析软件
5.分析准确度更高,分析速度更快
6.分析痕量元素和气体元素具有新的突破
7.分析范围广泛:适于分析钢铁,铝,铜,镁,锡,铅,锌,贵金属等金属材料
8.对操作人员无特殊要求
美国热电ARL直读光谱仪(OES)_ARL4460火花直读光谱仪技术参数:
1.光普室设计: 一米焦距,帕邢龙格装置,真空型,恒温控制(38±0.10C),特殊铸铁材料制造,最多设置60 条通道
2.试样台: 充氩样品台;内置自循环水冷系统
3.光栅: 根据分析任务,仪器配置以下三种光栅中的一种
4.1080gr/mm,1667gr/mm,2160gr/mm
5.分辨率: 视光栅,出射狭缝和光谱等到级而定
6.狭缝宽度: 入射狭缝:20um; 出射狭缝:25 , 37.5 , 50 , 75um
7.光电倍增管: 直经Φ28mm,10级侧窗管,光学玻璃或人造石英窗
8.光源: 电流控制光源(CCS)
9.光谱仪控制: 利用CMOS技术的APL MMB386微处理器,带状态控制卡;每条通道均配置数模(A/D)转换器和衰减器分为41档;测量电子部分的动态范围与测量时间成正比,一般为2×106计数/秒
10.12位可编程衰减器
11.时间分辨光谱(TRS)
12.环境要求:室温:16~30℃,最大允许温差为50C/小时;相对湿度20~80%
13.电力要求:电压230V(+10%-15%),保护性接地的单相电源
14.(电压波动超过±10%时需用5KVA稳压器)。电流12A,频率50或60Hz;功率2.5KVA;接地电阻<1Ω 15.欧洲标准:89/392/EEC低压材料,89/366/EEC电磁
16.氩气要求: 纯度99.995%,最大含量5ppm(分析高Si样品时,最大含量为2ppm)
17.流量3.5升/分(分析时),0.35升/分(待机时)
18.几何尺寸: 长1385(不计激发台) ×宽910×高1220mm
19.长1690(计激发台) ×宽910×高1220mm
20.系统重理: 约540公斤
21.辅助设备: 氩气净化器 瓶装氩气配气系统 稳压器 制样机

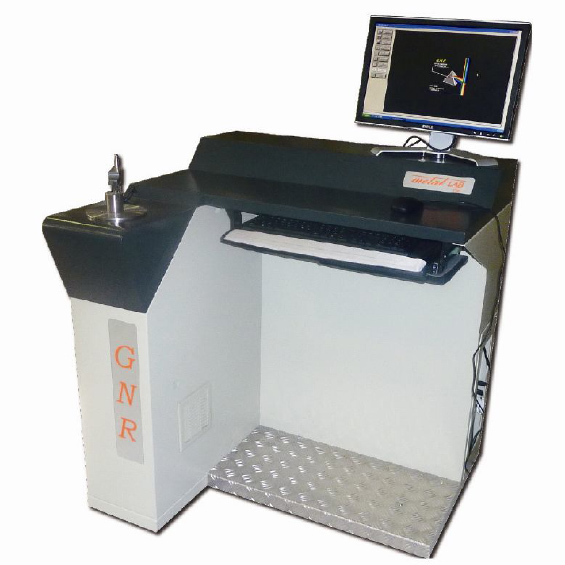

意大利GNR进口直读光谱仪_Metal Lab光电直读光谱仪仪_CCD全谱直读光谱仪仪器简介
意大利GNR进口直读光谱仪_Metal Lab光电直读光谱仪仪_CCD全谱直读光谱仪是一台方便使用和高精度的光谱仪器。由于结构紧凑体积小巧、性能高Metal Lab可以安放在办公室、实验室、仓库、生产线等任何工作场所。Metal Lab可以有不同的配置,用于分析不同种类的黑色和有色金属及合金。
意大利GNR进口直读光谱仪_Metal Lab光电直读光谱仪仪_CCD全谱直读光谱仪主要特点
1、采用CCD检测器,可实现全谱分析,能够满足多基体分析要求,在元素选择上具有充分的灵活性;
2、仪器采用500mm大焦距设计,分辨率更高;
3、采用PC控制的变频火花源;
4、开阔的火花台设计,满足各种形状样品分析;
5、连续抽真空光室,保证光谱分析更稳定,连续抽真空下,真空泵寿命机不低于光谱仪寿命。
意大利GNR进口直读光谱仪_Metal Lab光电直读光谱仪仪_CCD全谱直读光谱仪技术参数
1、光学系统
多块高性能CCD检测器系统,根据应用需要最多达16块CCD检测器
每块CCD 3,648 像素,58368像素的分辨率(16×3648像素)
高性能全息衍射光栅,光栅刻线 3600 条/mm
焦距:500mm超长焦距,超高分辨率,保证仪器长期稳定性
谱线波长:130~900nm有衍射光栅的选择决定,光栅的选择由制造商根据分析元素和分析程序来决定
全光学系统自动扫描
密闭的真空光学室可以避免灰尘、光线的干扰
2、火花源
全自动控制火花源
1 到100 A等离子体电流
火花频率: 1 到 1000 Hz (可控)
火花持续时间 10-10000 us (可控)
3、火花台
开放式的火花台可以分析测试重达20Kg的各种形状的样品
使用便捷的样品夹支持快速样品更换
不同样品的适配器可满足各种样品的需求(可选)
4、软件 :
经典的Metal lab32软件,便捷的图形操作界面
分析结束后可产生完整的报告格式
牌号鉴定
可选择的输出方式 ( 强度,强度比,未校正的浓度,校正后的浓度等)
国际标准物质库(UNI, DIN, ASTM, ....)
可标记超出牌号范围的元素
数字统计功能(平均值、标准偏差、相对标准偏差
5、尺寸 :
尺寸(Dimension): P94 x L93 x H101 cm
重量(Weight) : 约 160 Kg
|
